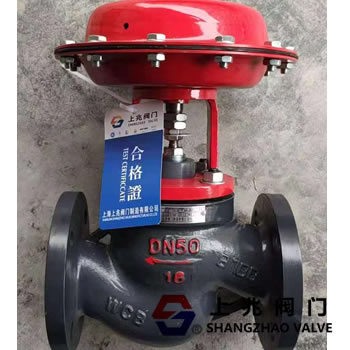

首先，ZMQM-16C-50氣動薄膜套筒切斷閥 - 概述：

 ZMQM-16C-50氣動薄膜套筒切斷閥采用頂部導向結構和多彈簧執行器。本實用新型結構緊湊，重量輕，動作靈敏，流體流道S型流量小，壓力損失小，閥門容量大，拆裝方便等。 ZMQ截止閥接受來自調節儀器的信號，以切斷，打開或改變介質的流動方向，以自動控制壓力，流量和液位等過程參數。

它被廣泛應用于各種工業領域，如石油，化工，冶金，電力，輕工紡織生產過程的自動控制和操作控制系統。

氣動薄膜套筒切斷閥產品的額定壓力等級為PN10,16,40,46，公稱直徑范圍DN20~200mm。

合適的流體溫度為-60至450℃。

泄漏等級為IV級或VI級。

流量特性快速打開。

二，ZMQM-16C-50氣動薄膜套筒切斷閥 - 功能：

緊急切斷閥采用多彈簧執行器，調節機構由三個垂直連接，整體高度可減少約30％，重量可減少約30％。

閥體根據流體力學原理設計為具有相等截面的低流量流路，額定流量系統的數量增加了30％。

閥門內部有兩種緊密和軟密封。緊密型由硬質合金制成，軟密封型由材料制成，密封性能優異。

平衡閥內件增加了截止閥的允許壓差。

波紋管密封類型在活動閥桿上形成一個完整的密封，阻止了介質泄漏的可能性。

活塞式執行器很大第三，ZMQM氣動薄膜套筒截止閥 - 主要部件和材料：

閥體，密封套管，操作力和大壓差。\\ n

 ：HT200，ZG230-450，ZG1Cr18Ni9Ti，ZG1Cr18Ni12MO2Ti

閥芯，閥座：1Cr18Ni9T，OCr18Ni12MO2Ti，為1Cr18Ni9Ti堆焊司太立合金

套，閥塞：1Cr18Ni9T，OCr18Ni12MO2Ti，為1Cr18Ni9Ti堆焊司太立合金

填料：聚四氟乙烯，柔性石墨

波紋膜片：NBR橡膠強化聚酯織物

彈簧：60Si2Mn

閥桿，推桿：2Cr13，為1Cr18Ni9Ti

滑閥，閥塞（軟部分）：強化PTFE

波紋管：為1Cr18Ni9Ti

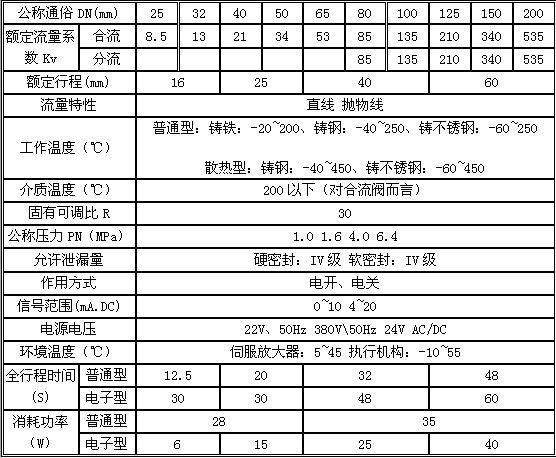

四，ZMQM-16C-50氣動薄膜套筒切斷閥 - 技術參數：
