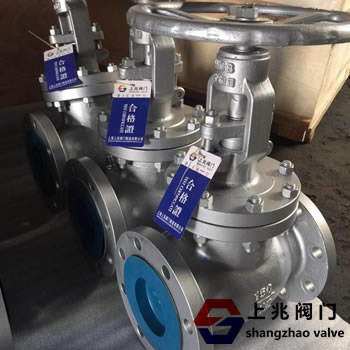

J41W不銹鋼美標截止閥發布時間：18-12-25

J41W不銹鋼美標截止閥適用于各種工況的管道，如石油，化工，制藥，化肥和電力公稱壓力PN1.6~16MPa，工作溫度-29~550℃。介質。驅動方式有手動，齒輪傳動，電動，氣動等。

二，J41W不銹鋼美標截止閥 - 結構特點 \\ n

1。產品的設計和制造符合美國國家標準ANS1B16.34，美國BS1873和其他國外先進標準的要求。

2。閥體的形狀為桶形或流線型。

流動形狀是直通的。

流體阻力小。

3。閥座的關閉部分（制動器）和密封面由錐面密封，錐面閉合力小，耐腐蝕，密封可靠。

4。閥座可以是更換閥座，可以與封閉密封材料結合使用，以滿足工作條件，延長使用壽命。

5。大直徑，高壓截止閥根據關閉力采用提升桿。升降桿配有滾動軸承型，使用沖擊式手輪減小閉合力。

6，主要材料，內部材料，填料，緊固件的材料可合理組合，按用戶要求或實際工作條件。

三，J41W不銹鋼美標截止閥 - 設計標準

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力-溫度	試驗-檢驗
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

四、J41W不銹鋼美標截止閥--試驗壓力：

五、J41W不銹鋼美標截止閥--主要零部件：

體、蓋	閥桿	密封面	墊片（環）	填料	工作溫度	適用介質
WCB	2Cr13	13Cr STL 木體材料尼龍	增強柔性石墨 13Cr/柔性石墨 1Cr13/Flexible SFB-2 08軟鋼 F304 F316 F304L F316L	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水蒸汽油品
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素
CF8M	F316
CF3	F304L
CF3M	F316L
