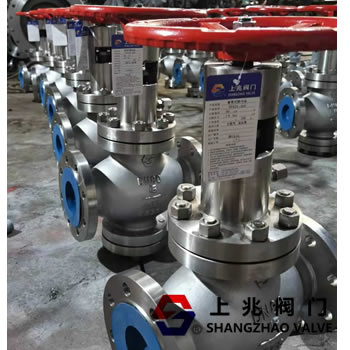

FJ41F 不銹鋼節流截止放空閥是采用自平衡式套筒多孔分流雙密封式閥芯，軟硬雙重密封能滿足高壓氣體介質工作條件下“零泄漏”，緩壓裝置能滿足特殊工況條件下介質的正反向流動。節流部位與密封部位完全分開，避開了介質的直接沖刷，延長了使用壽命。廣泛應用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上作閉路裝置。

1、閥芯底端面與閥座端面組成一道硬密封副，密封面堆 Stellite合金。

2、閥芯底端面與籠形套斜槽和閥座斜槽里面的凸形橡膠圈組成軟密封副。

3、閥芯套嵌密封橡膠圈的環槽至閥芯套開槽處有一段緩壓距離，緊急切斷閥使閥芯底端離開閥座上端面接近籠形套開槽處時形成密封緩壓帶，保護密封副在閥門放空時不受直接沖刷。

4、閥芯套上開設有窗口，其窗口面積能保證流通能力。閥芯在閥桿提升作用下，改變窗口的通流面積，形成流量的變化。窗口的邊緣為節流口的節流面，其表面堆焊有Stellite合金（簡稱STL合金）。

5、閥芯為柱塞形結構，其中部開設平衡孔，使閥芯在籠芯套內壁上下移動中受力平衡，開啟輕便。

6、閥芯設有兩道O形圈，在兩道O形圈間設有儲渣槽，閥芯下端O形圈在閥套內上下移動實現自動除渣，閥芯外圓及閥套內壁隨時保證清潔。

7、閥芯儲渣槽的設置，減少閥芯與閥套接觸面積，降低了摩擦阻力，并對第二道密封圈提供了良好的工作條件。

8、為保證填料密封不外漏，分別在上閥蓋密封處、下填料墊和注脂襯環加有橡膠O形密封圈，并與聚四氟乙烯填料交疊配置，以保證在松動情況下壓緊密封螺母仍能保證密封性能要求。

1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。

2、緩壓狀態：閥瓣底端離開閥座密封面時，由于閥瓣底端面接近籠形套開糟處底邊緣，此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓，從而達到緩和作用。

3、節流狀態：閥瓣底羰離開閥座，進一步開啟，小節流頭處形成一級節流，高速流體經緩壓節流后直接流向小閥瓣，不銹鋼截止閥由于閥套窗口邊緣是最終節流面，高壓介質直接沖刷節流通道時，閥瓣底端由于介質向改變產生渦流，緩減了介質地閥瓣的直接沖刷，從而閥座密封也避開了介質的直接沖刷，同時由于閥瓣密封面是錐形的，可以吹掃閥座密封面上的污物及雜質，保護密封面，從而延長閥門的使用壽命。

4、全開狀態：閥瓣處于全開啟狀態時，整個閥門處于全放空狀態，流體在冷門中的阻力較小，縮短了放空時間，提高了閥門的放空效果。
